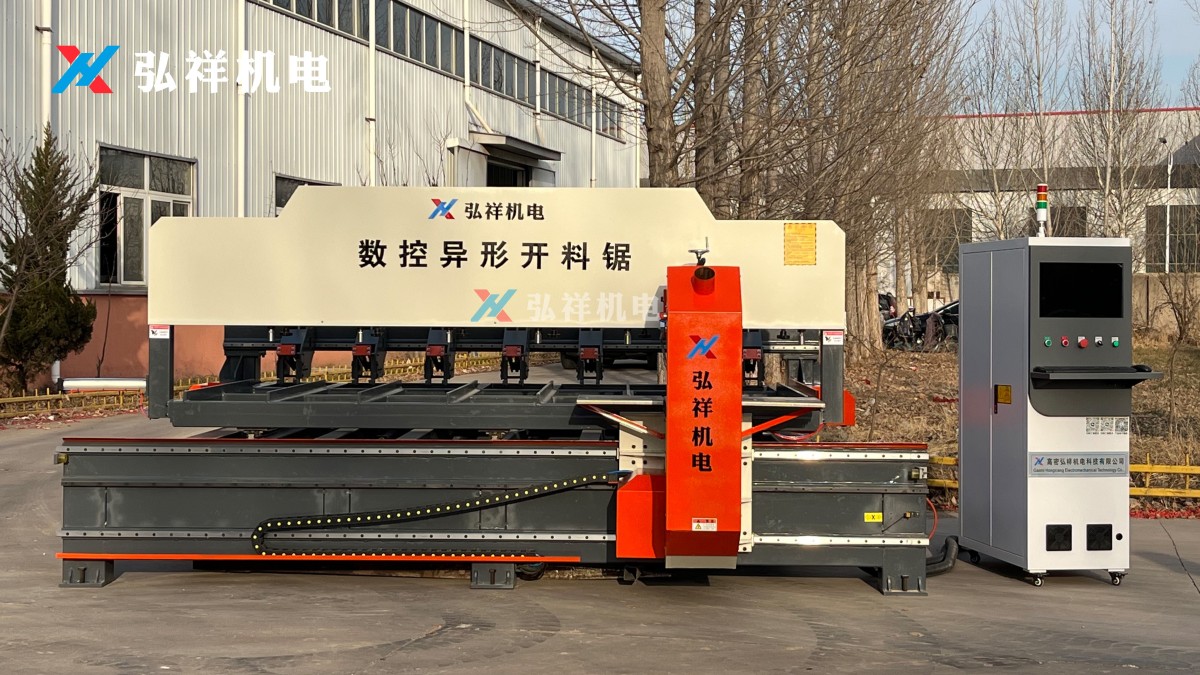

Vor der Investition in Anlagen zum Schneiden von Ringen für Schichtholz sollten Sie kritische Faktoren wie Präzision, Materialverträglichkeit, Automatisierungsgrad und Sicherheitskonformität prüfen, um eine optimale Leistung der Anlagen zur Bearbeitung von Transformatorisolierungsteilen zu gewährleisten. Als etablierter Hersteller von Anlagen zur Bearbeitung von Transformatorisolierungsteilen in China bietet Gaomi Hongxiang Electromechanical integrierte Lösungen an, darunter CNC-Scheren, vollautomatische Scheren, Endringschneidsägen und Spezialanlagen wie Fasenmaschinen für hornförmige Schneidblöcke und Fasenmaschinen für Elektrobleche. Diese unterstützen die hochpräzise Fertigung von Isolierkarton, Elektrolaminatkarton und Elektrolaminatholz.

Warum die Präzision beim Ringschneiden für laminiertes Holz in der Transformatorenisolierung wichtig ist

Für die Kernklemmung von Leistungstransformatoren verwendete Schichtholzplatten müssen strenge Maßtoleranzen eingehalten werden – typischerweise ±0,3 mm für die Innen- und Außenringdurchmesser und ≤0,2° Winkelabweichung an den abgeschrägten Kanten. Abweichungen über diese Grenzwerte hinaus erhöhen den magnetischen Streufluss, verringern die mechanische Stabilität unter Kurzschlusskräften und beschleunigen die Alterung angrenzender Isoliermaterialien.

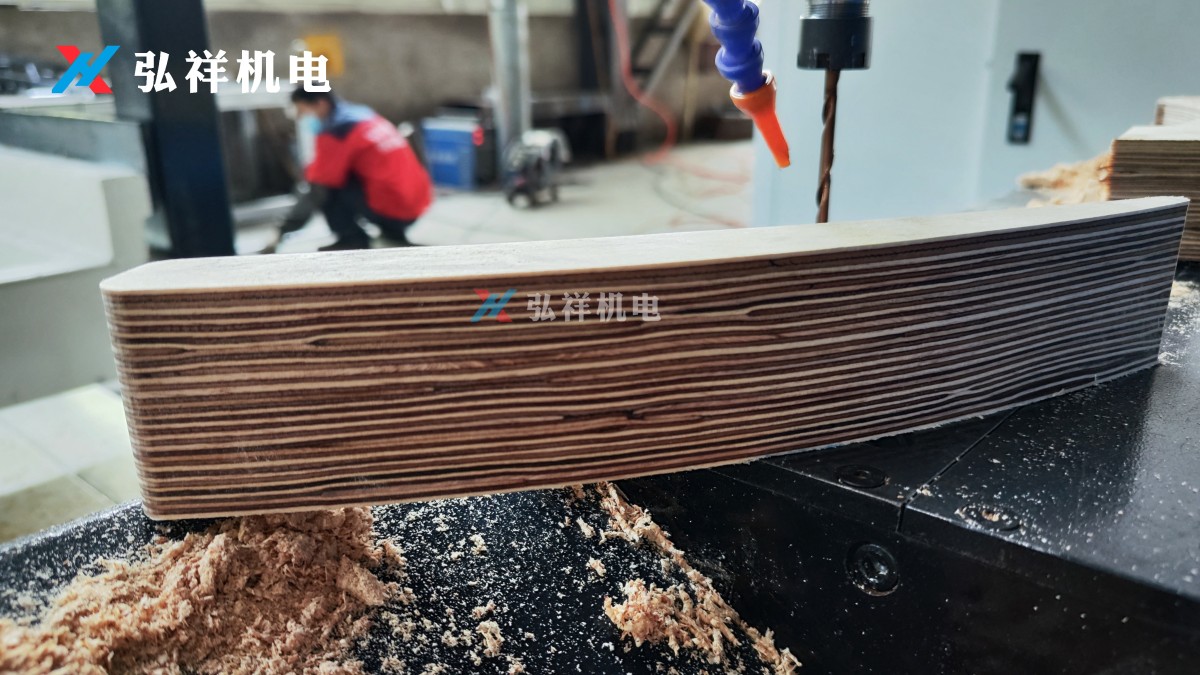

Im Gegensatz zu Standardholz oder MDF besteht elektrisch laminiertes Holz aus mehreren Lagen imprägniertem Kraftpapier oder Phenolharz-gebundenen Furnieren. Seine anisotrope Dichte (1,1–1,3 g/cm³), der variable Feuchtigkeitsgehalt (5–8 Gew.-%) und die eingebetteten Metalleinsätze erfordern eine dynamische Vorschubkompensation und eine adaptive Sägeblattlastmessung. Herkömmliche Ringschneider gewährleisten oft keine gleichmäßige Schnittbreite über Dickenbereiche von 12–45 mm, was zu kumulativen Schichtfehlern in mehrlagigen Konstruktionen führt.

Die Endring-Sägen von Gaomi Hongxiang verfügen über Echtzeit-Lasermesstechnik, die Spindeldrehzahl (3.000–6.500 U/min) und Vorschubgeschwindigkeit (0,8–2,4 m/min) anhand der Schallemissionssignaturen der Schnittfläche anpasst. Dadurch wird eine Oberflächenrauheit von Ra 3,2 µm gewährleistet – eine Voraussetzung für ein gleichmäßiges Eindringen des Lacks bei der anschließenden Imprägnierung.

Die obige Tabelle verdeutlicht, wie sich Präzisionsvorgaben direkt auf die Langzeitzuverlässigkeit auswirken. Beispielsweise ermöglicht eine radiale Toleranz von ±0,05 mm das Stapeln von 28 laminierten Ringen mit einer axialen Gesamtabweichung von unter 1,4 mm – deutlich innerhalb der Grenzwerte der IEC 60273 Klasse II. Dadurch entfällt das manuelle Ausrichten mit Unterlegscheiben, und die Inbetriebnahmezeit vor Ort reduziert sich um 35–40 %.

Materialverträglichkeit und Anforderungen an das Wärmemanagement

Elektrisch verleimtes Holz enthält duroplastische Harze (Phenol-Formaldehyd- oder Melamin-Harnstoff-Mischungen) mit Glasübergangstemperaturen zwischen 120 °C und 180 °C. Übermäßige lokale Erwärmung (>95 °C an der Schnittzone) verursacht Mikrorisse, Harzabbau und Delamination – insbesondere in der Nähe von Metalldübellöchern oder kupferkaschierten Bereichen.

Standardmäßige HSS-Sägeblätter (Hochgeschwindigkeitsstahl) erzeugen beim Trockenschneiden Spitzentemperaturen von 160–220 °C an der Schnittstelle. Gaomi Hongxiang stattet alle Ringschneidanlagen mit kryogenen Luftkühldüsen aus, die einen Luftstrom von −15 °C bis −25 °C bei einem Druck von 4–6 bar liefern und so die Temperatur an der Werkzeug-Werkstück-Schnittstelle unter 75 °C halten. Optionale Ölnebel-Schmierkits reduzieren Temperaturspitzen zusätzlich und verlängern die Standzeit von Hartmetall-Sägeblättern auf 1.800–2.200 Laufmeter pro Schärfzyklus.

Die Materialhärte variiert erheblich: Phenolharz-beschichtetes Schichtholz erreicht 85–92 Shore D, während epoxidharzmodifizierte Varianten 95–100 Shore D erzielen. Fräser mit festem Spanwinkel neigen bei härteren Hölzern zu schnellem Ausbrechen der Schneide. Unsere patentierte 3-stufige variable Spanwinkelgeometrie passt den Spanwinkel über den gesamten Sägeblattradius von 8° bis 15° an und optimiert so die Spanabfuhr und die Schneidkantenhaltbarkeit.

• Prüfen Sie die Kompatibilität der Harztypen: Phenol-, Epoxid-, Melamin- oder Hybridformulierungen erfordern unterschiedliche Schneidgeometrien und Kühlstrategien.
• Feuchtigkeitsbereich bestätigen: Die Ausrüstung muss die Feuchtigkeitsmessung vor dem Schneiden (5–12 % RH-Erkennung) unterstützen, um die Zuführungsparameter automatisch anzupassen.
• Beurteilung der Dichte eingebetteter Merkmale: Systeme, die mehr als 12 Metalleinsätze pro Ring verarbeiten, benötigen nichtmagnetische Spannfutter und EMI-abgeschirmte Servoantriebe.

Automatisierungsintegration und Einhaltung der Sicherheitsvorschriften für die Produktion mit hoher Produktvielfalt

Moderne Transformatorenhersteller arbeiten mit gemischten Produktionsplänen und wechseln wöchentlich zwischen 12 und 28 Ringkonfigurationen. Die manuelle Einrichtung an herkömmlichen Ringschneidern dauert 22 bis 35 Minuten pro Umrüstung. Die CNC-Plattformen von Gaomi Hongxiang nutzen ISO 26262-konforme SPS mit Zweikanal-Sicherheitssteuerungen und ermöglichen so eine vollständig rezeptbasierte Fertigung: Per Knopfdruck lassen sich 42 gespeicherte Programme für Durchmesser von 320 mm bis 1.600 mm, Dicken von 8 mm bis 45 mm und Fasenwinkel von 0° bis 45° laden.

Alle Maschinen entsprechen den Normen EN ISO 13857 (Sicherheitsabstände) und EN 694 (Sicherheit von Holzbearbeitungsmaschinen). Zu den wichtigsten Sicherheitsvorkehrungen gehören Lichtvorhänge mit einer Reaktionszeit von 15 ms, Zweihand-Verriegelungen und Not-Aus-Schaltungen gemäß SIL2. Für Umgebungen mit brennbaren Staubkonzentrationen über 20 g/m³ sind optional ATEX-zertifizierte Ausführungen erhältlich.

Diese strukturierte Konformität gewährleistet die nahtlose Integration in werksweite MES-Systeme. Zu den Datenexportformaten gehören OPC UA, Modbus TCP und CSV-Protokolle, die mit UTC-Zeitstempeln synchronisiert sind – dies ermöglicht die Rückverfolgbarkeit für ISO 9001:2015-Audits und die vorausschauende Wartungsplanung.

Entscheidungsrahmen für die Beschaffung für Teams mit mehreren Beteiligten

Bei Kaufentscheidungen spielen unterschiedliche Prioritäten eine Rolle: Bediener wünschen sich intuitive HMI-Schnittstellen und Schnellwechselsysteme; Finanzabteilungen bewerten die Gesamtbetriebskosten über einen Zeitraum von 7 bis 10 Jahren; QA-Manager benötigen integrierte SPC-Berichte; und Distributoren benötigen modulare Konfigurationen für regionale Spannungs-/Frequenzvarianten (z. B. 380 V/50 Hz vs. 480 V/60 Hz).

Gaomi Hongxiang stellt standardisierte Bewertungschecklisten bereit, die auf die jeweiligen Rollen der Stakeholder abgestimmt sind. So erhalten beispielsweise Finanzverantwortliche ROI-Modelle, die eine Amortisationszeit von 2,8 Jahren für vollautomatisierte Produktionslinien (im Vergleich zu halbautomatisierten) aufzeigen, bedingt durch eine Reduzierung der Arbeitskosten um 47 % und eine Senkung der Ausschussquote um 22 %. Sicherheitsbeauftragte erhalten CE-Zertifizierungsdokumente von Drittanbietern mit Prüfberichten, die nicht älter als 12 Monate sind.

1. Validierung der Maschinenqualifizierungsprotokolle: Fordern Sie FAT/SAT-Berichte an, die 3 aufeinanderfolgende Produktionsläufe mit zertifizierten Schichtholzproben abdecken.
2. Service-Level-Vereinbarung (SLA) beachten: Vor-Ort-Reaktion innerhalb von 48 Stunden garantiert; Ferndiagnose rund um die Uhr über verschlüsselte VNC-Kanäle verfügbar.
3. Bestätigen Sie den Schulungsumfang: Beinhaltet eine 5-tägige Bedienerzertifizierung, eine 3-tägige Weiterbildung für Wartungstechniker und zweisprachige (Englisch + Landessprache) technische Handbücher.

Fazit: Technische Spezifikationen an die betrieblichen Gegebenheiten anpassen

Bei der Auswahl von Ringschneidanlagen für Schichtholz geht es nicht um maximale Spezifikationen, sondern darum, die Maschinenleistung optimal auf Ihr spezifisches Isolierteile-Portfolio, Ihr Produktionsvolumen (200–1.200 Ringe/Monat) und Ihre Qualitätssicherungsinfrastruktur abzustimmen. Die Anlagen von Gaomi Hongxiang sind speziell für die hohen Anforderungen der Transformatorenfertigung entwickelt: Wiederholgenauigkeit unter 0,05 mm, intelligentes Wärmemanagement, sicherheitszertifizierte Automatisierung und weltweiter Service in über 12 Exportmärkten.

Mit Forschungs- und Entwicklungszentren in Shandong und Partnerschaften mit führenden Harzlieferanten entwickeln wir gemeinsam anwendungsspezifische Lösungen – keine Standardmaschinen. Ob Sie 5 mm dünne Endringe oder 45 mm dicke Spannblöcke verarbeiten, unsere Ingenieure führen vor der endgültigen Konfiguration Materialversuche vor Ort durch.

Kontaktieren Sie Gaomi Hongxiang Electromechanical noch heute, um eine kostenlose Anwendungsbewertung anzufordern – einschließlich Probenentnahmeanalyse, Zykluszeitsimulation und einem individuell auf die Betriebsparameter Ihrer Anlage zugeschnittenen TCO-Bericht.
