Dieser Artikel stammt aus "Transformer Stories"

Der Hauptgrund für die Erdung des Neutralpunkts eines Transformators besteht darin, zu verhindern, dass der Transformator durch Überspannung beschädigt wird.

Während der Ein- und Ausschaltvorgänge des Transformators kann das Versäumnis, den Neutralpunkt zu erden, zu betriebsbedingten Überspannungen führen. Untersuchungen zeigen, dass beim Einschalten im ungeerdeten Neutralpunktzustand Überspannungen auftreten können, die das 4- bis 4,5-fache der Nennphasenspannung erreichen, während beim geerdeten Neutralpunkt die Überspannung in der Regel das Dreifache der Phasenspannung nicht überschreitet. Diese Schlussfolgerung basiert sowohl auf dem theoretischen Verständnis der betriebsbedingten Überspannung als auch auf praktischen Betriebserfahrungen.

Dies kann zu Durchbruchkurzschlüssen zwischen dem Neutralpunkt des Transformators und der Erde führen. Um Schäden an elektrischen Geräten zu verhindern, muss der Neutralpunkt des Transformators während der Strombetriebsverfahren geerdet werden. Bei direkter Erdung bleibt die Spitzenüberspannung in der Regel unter dem Dreifachen der Phasenspannung. Diese Erdungspraxis hilft, den Neutralstrom abzuleiten, verringert den Spannungsabfall über die Transformatorleitungen und verringert so die Isolationsbelastung der Geräte, während die Transformatoren vor übermäßiger Spannungsbelastung geschützt werden. Neutralpunkt-Gleichstromsperrvorrichtung

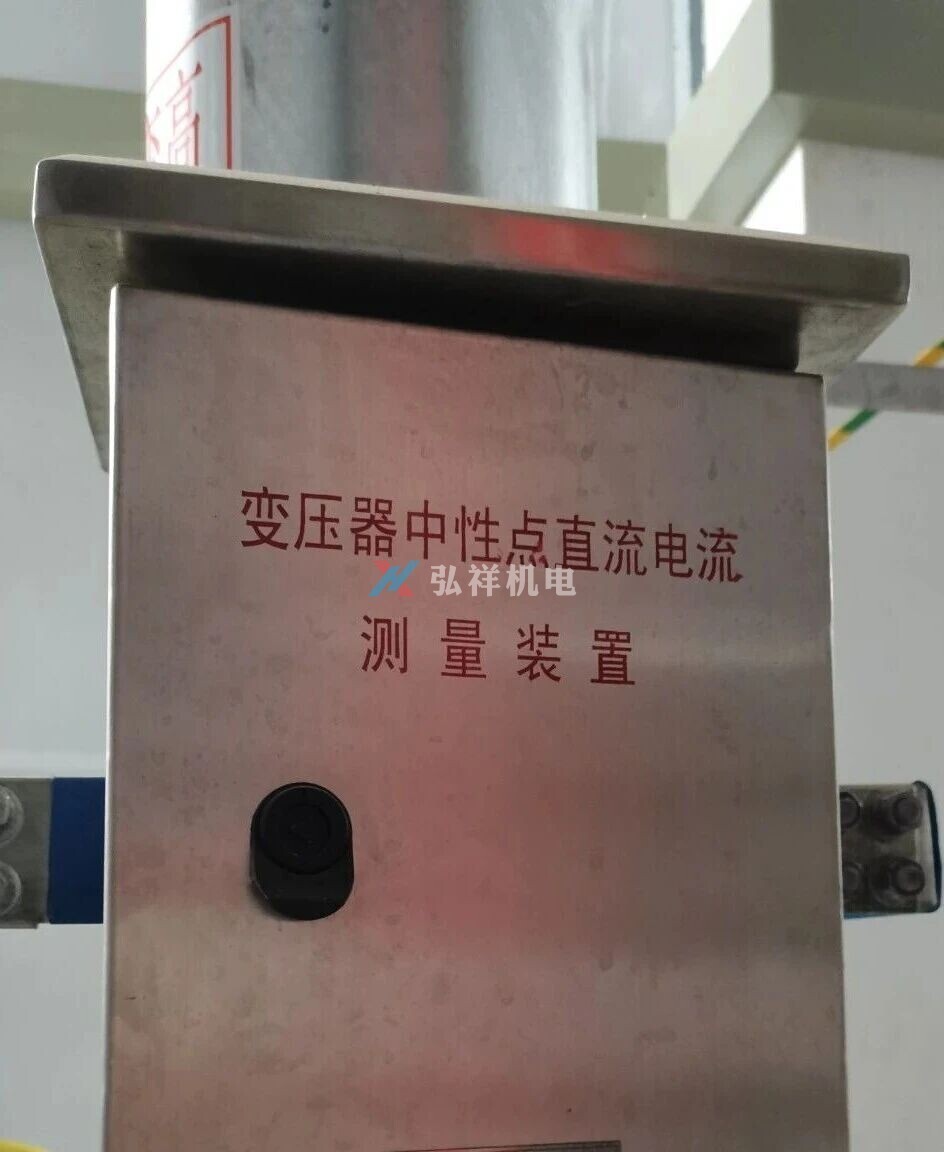

Die Neutralpunkt-Gleichstromsperrvorrichtung ist eine Art von Ausrüstung zur Lösung des Problems der Gleichstrom-Vormagnetisierung in Transformatoren. Die Vorrichtung wird am Neutralpunkt des Transformators eingesetzt. Durch die Installation der Gleichstromsperrvorrichtung können die nachteiligen Auswirkungen, die durch den Betrieb des Transformators mit Gleichstrom-Vormagnetisierung verursacht werden, wirksam verhindert und der sichere und stabile Betrieb des Transformators gewährleistet werden.
Prinzip und Betrieb: Im Normalbetrieb bleibt der Messerschalter der Vorrichtung geschlossen, wobei der Neutralpunkt des Transformators direkt geerdet ist. Wenn ein Gleichstrom am Neutralpunkt des Transformators auftritt, kann die Gleichstromsperrvorrichtung automatisch oder manuell in den Kondensator-Erdungsmodus geschaltet werden, wodurch der Neutralpunkt über kapazitive Reaktanz geerdet wird.

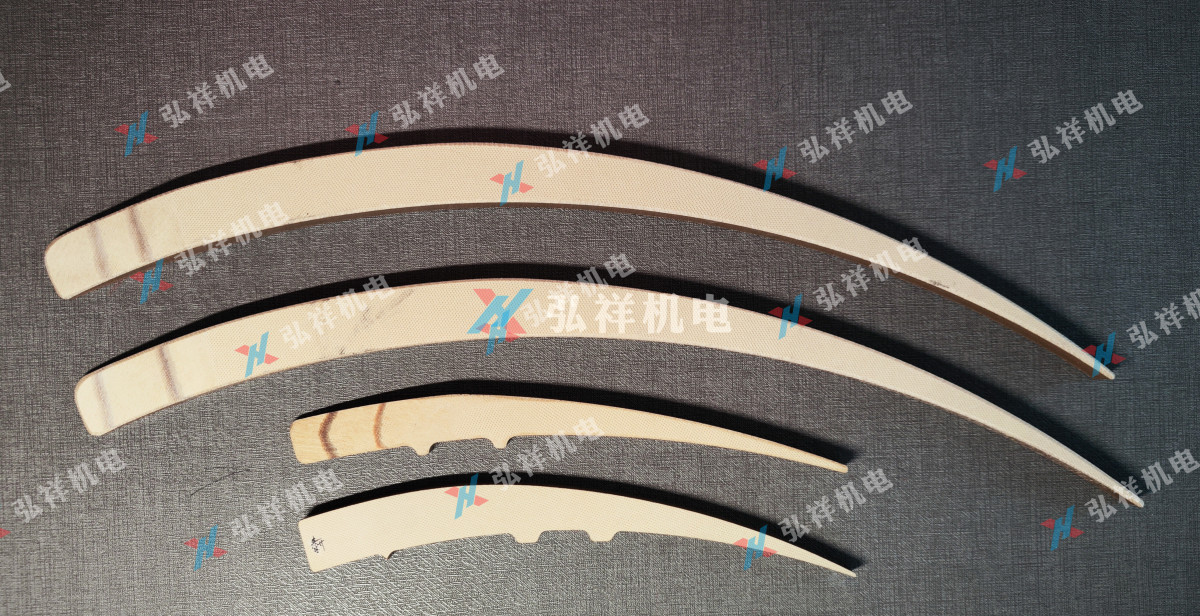

Die CNC-Schrägfräsmaschine ist eine spezielle NC-Ausrüstung zum Schrägfräsen von Kanten an Isoliermaterialien wie Elektropappe, Isolierpapier und laminiertem Karton.

Gao Mi Hong Xiang Electromechanical Technology Co., Ltd. ist ein privates Unternehmen, das sich auf den weltweiten Kundenservice spezialisiert hat. Das Unternehmen bietet drei Kernproduktlinien an: die Herstellung von Leistungstransformatorbaugruppen, elektrische Isolierpappe, isoliertes Schichtholz und die Verarbeitung von Isolierkomponenten sowie EVA-Formdienstleistungen. Es unterstützt auch die KI-gestützte Herstellung von Spezialmaschinen. Als umfassender Anbieter vereint es F&E-Design, Produktion, Vertrieb, Installation, Schulung und After-Sales-Services. Seine Produkte werden weitgehend im Inland verkauft und nach Südostasien, Südamerika, Indien, Pakistan, Russland und anderen Regionen exportiert.
